Como definir o endereço Ethernet de CLP Micro80

Como definir o endereço Ethernet de CLP Micro800 com BOOTP e CCW

Neste artigo, exploraremos em detalhes como definir o endereço Ethernet de um CLP Micro800 utilizando as ferramentas BOOTP. Essa técnica é essencial para garantir a comunicação eficiente e a integração adequada de CLPs em um ambiente industrial.

Prefácio: O procedimento abaixo requer o RSLinx Classic, e o Connected Components Workbench, ambos os quais você pode aprender como fazer download em nosso artigo anterior, Baixe uma cópia gratuita do Connected Components Workbench .

Opção 1: BootP

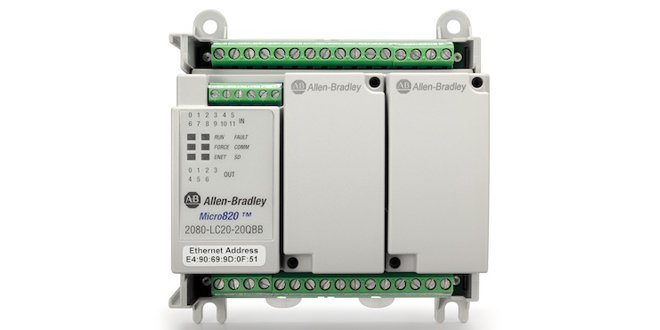

1. Comece observando a etiqueta na frente do seu Micro820 ou na lateral do seu Micro850 e registre o endereço Ethernet (MAC ID) exibido:

2. Em seguida, certifique-se de que seu Micro820 ou Micro850 esteja conectado à mesma rede que seu PC:

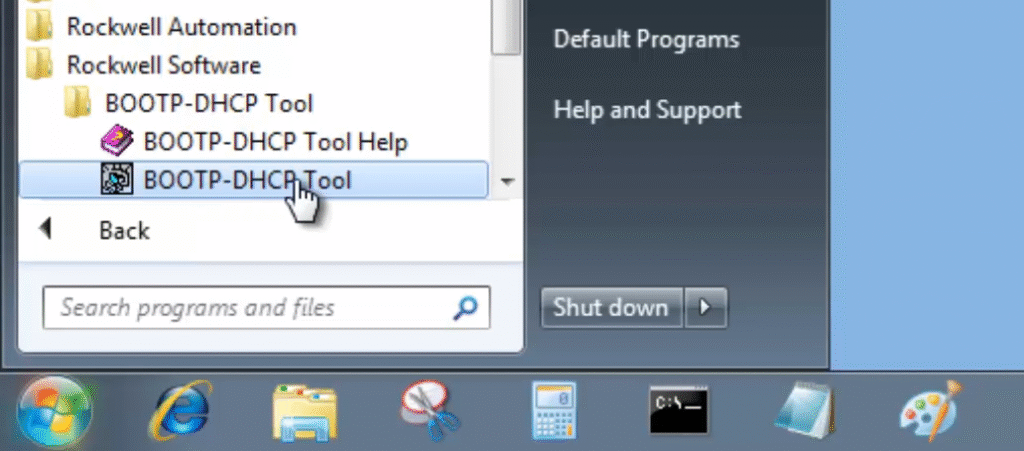

3. Agora inicie a ferramenta BOOTP-DHCP que está instalada junto com o RSLinx Classic:

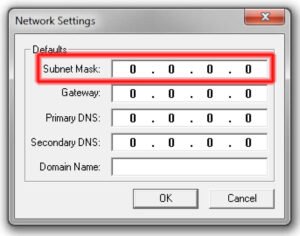

4. Se esta é a primeira vez que você inicia este utilitário, no mínimo você precisará preencher a máscara de sub-rede da sua rede e clicar em OK:

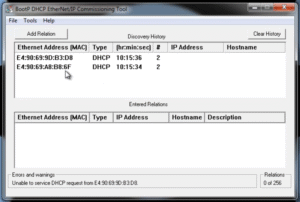

5. Pouco tempo após o carregamento do utilitário, você deverá ver o MAC ID do seu Micro800, semelhante ao mostrado abaixo:

NOTA: Se o seu dispositivo não aparecer após alguns momentos, desligue e ligue o Micro800, pois ele solicita um endereço com frequência quando configurado para BOOTP/DHCP e é ligado pela primeira vez.

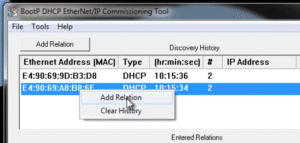

6. Selecione seu Micro800 e clique no botão “Adicionar Relação” ou clique com o botão direito em seu Micro800 e selecione “Adicionar Relação”:

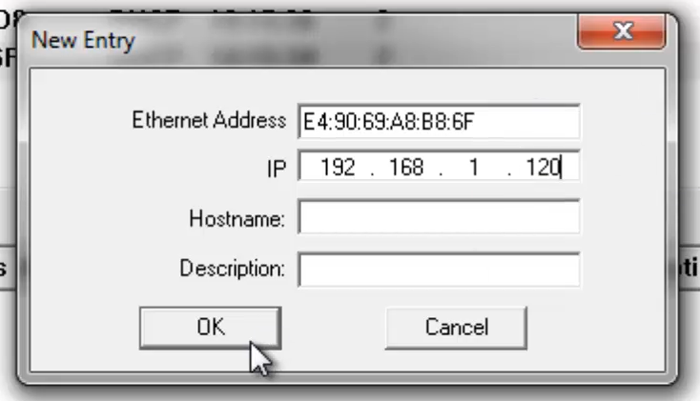

7. No mínimo, você deve inserir o endereço Ethernet que deseja atribuir ao seu Micro800 e, em seguida, selecionar OK:

8. Uma vez feito isso, seu Micro800 terá um endereço Ethernet temporário . Neste ponto, se você desligasse e ligasse o Micro800, ele solicitaria um novo endereço na inicialização.

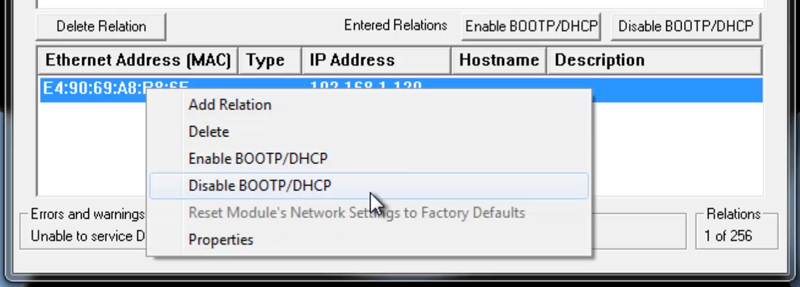

9. Para garantir que seu Micro800 mantenha o endereço atribuído acima, você precisa desabilitar o BOOTP/DHCP no Micro800. Uma maneira de fazer isso é selecionar a unidade na janela inferior e clicar no botão “Desativar BOOTP/DHCP”, ou clicar com o botão direito no Micro800 e selecionar “Desativar BOOTP/DHCP:

10. Observe que a etapa acima não funciona com todos os dispositivos, portanto, certifique-se de confirmar se o BOOTP/DHCP foi desativado lendo a mensagem de confirmação na parte inferior esquerda do utilitário.

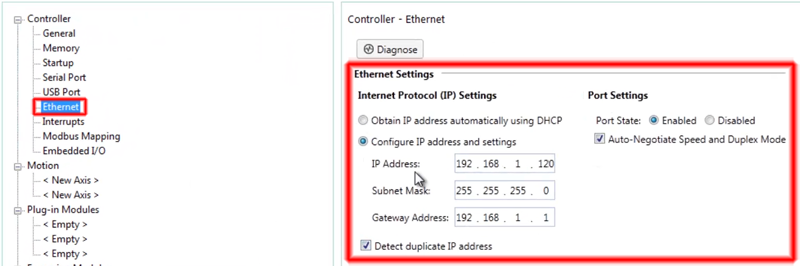

11. Se a etapa acima para desabilitar BOOTP/DHCP falhar, você pode criar um novo projeto Micro800 no CCW para o seu modelo de Micro, editar as configurações Ethernet para fornecer um endereço IP estático e uma máscara de sub-rede (garantindo que “Obter IP automaticamente” seja não selecionado) e, em seguida, baixe este novo projeto para seu Micro800 via Ethernet usando o endereço Ethernet atribuído acima:
